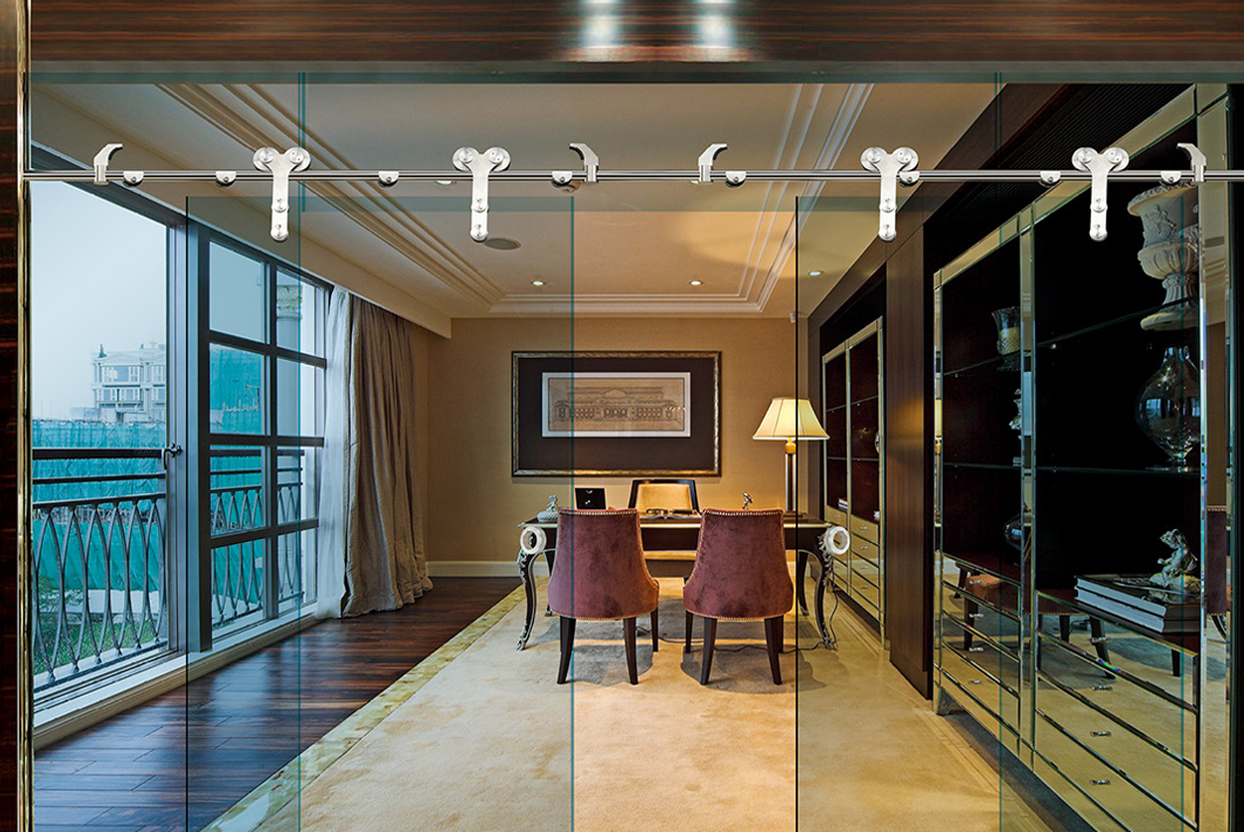

Sliding Door Single Screen - Non Bathroom

Type : OSD 054 Series


Terdiri dari satu set :

OSA 054-1
-
Keterangan:

Roda 054

OSA 054-1
2 buah
OSA 054-2
-
Keterangan:

Braket pipa ke kaca

* Hanya salah 1 jenis braket yang dapat dipilih (ke tembok/ ke kaca)

OSA 054-2
4 buah
OSA 054-3
-
Keterangan:

Braket pipa ke tembok

* Hanya salah 1 jenis braket yang dapat dipilih (ke tembok/ ke kaca)

OSA 054-3
4 buah
OSA 054-4
-
Keterangan:

Door Stoper 054

OSA 054-4
2 buah
OSA 054-5
-
Keterangan:

Floor Guide

OSA 054-5
1 buah
OSA 054-6
-
Keterangan:

Tutup ujung pipa

OSA 054-6
2 buah

Barang di bawah ini, dijual secara terpisah:

OCT 906 B Ø 25 mm
-
Keterangan:

OCT 906 B Ø 25 mm
2 buah
Pipa Ø 25 mm (1 inch)
-
Keterangan:





Pipa Ø 25 mm (1 inch)
OSDH 274
-
Keterangan:

Diameter: 59 mm



OSDH 274
Magnetic Seal
-
Keterangan:

Untuk kaca 8mm dan 10mm



Magnetic Seal

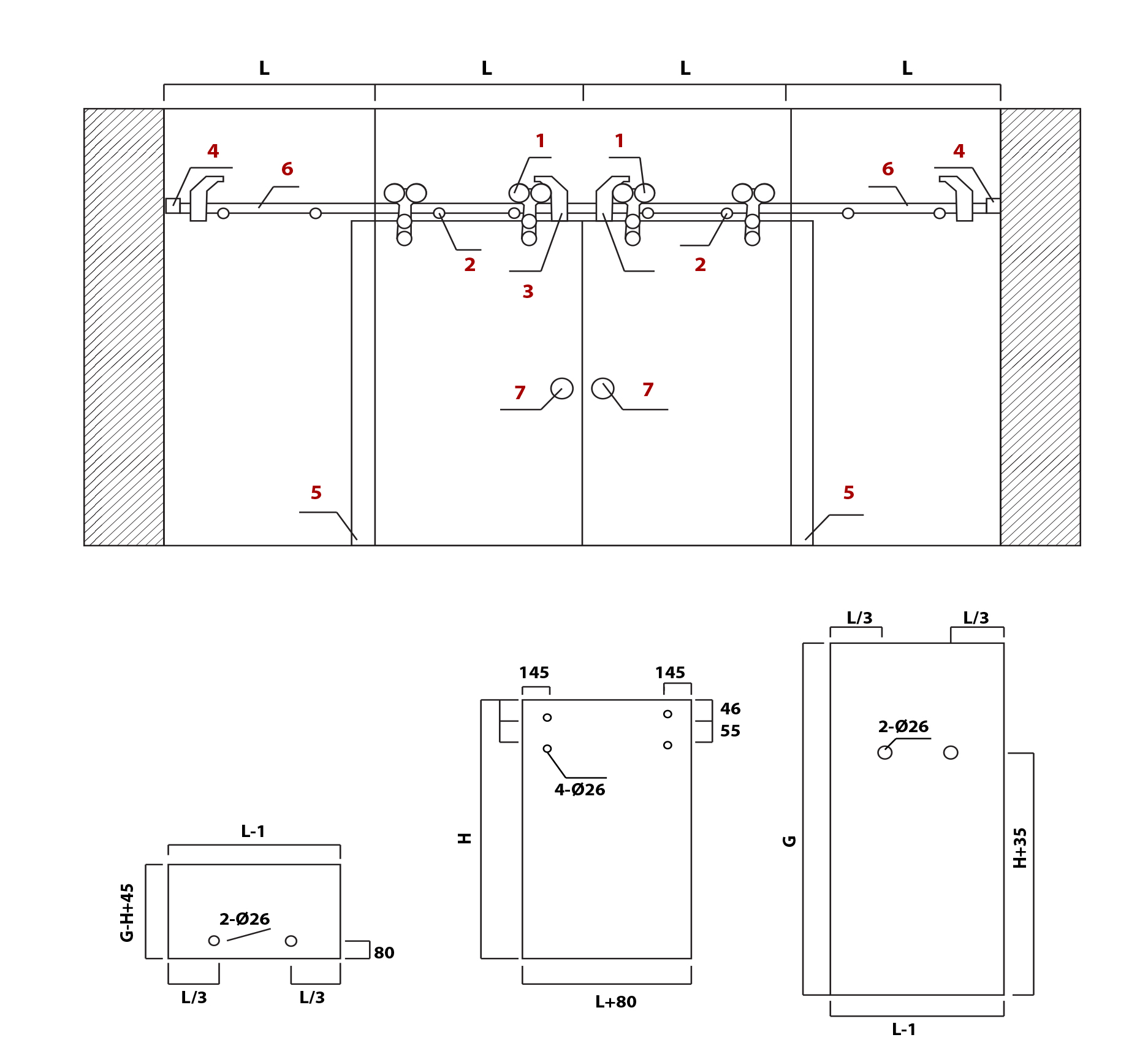

Diagram Pemasangan

Perhatian : jarak lubang dan pembagian kaca yang diberikan pada gambar diagram dibawah, masih perlu disesuaikan dengan bentuk dan ukuran kaca partisi

1. Mendukung berat maksimum 150 kg per pintu. Instalasi pada kaca tempered dengan ketebalan 10mm - 12mm.

2. Sudut pemasangan 180 derajat lurus, dimungkinkan untuk pembagian dua pintu.

3. Panjang maksimum (rail) pipa 4 meter.

Keterangan Gambar :

1. OSA 054-1        3. OSA 054-4        5. OSA 054-5        7. OSDH 274
2. OSA 054-2        4. OCT 906           6. Round Pipe
